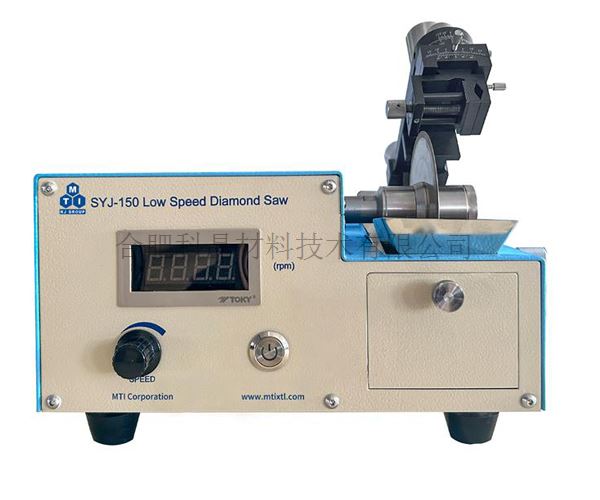

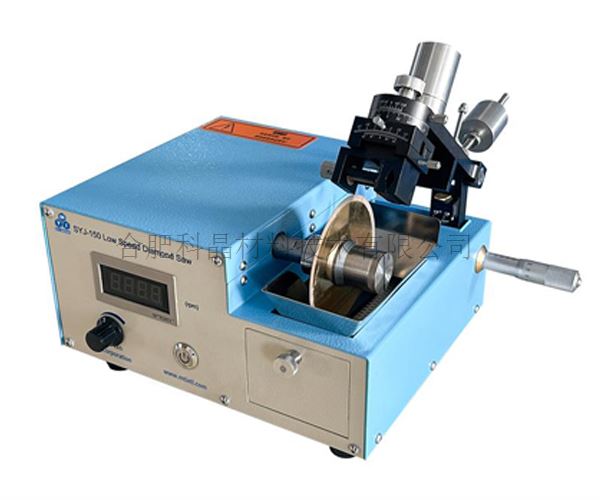

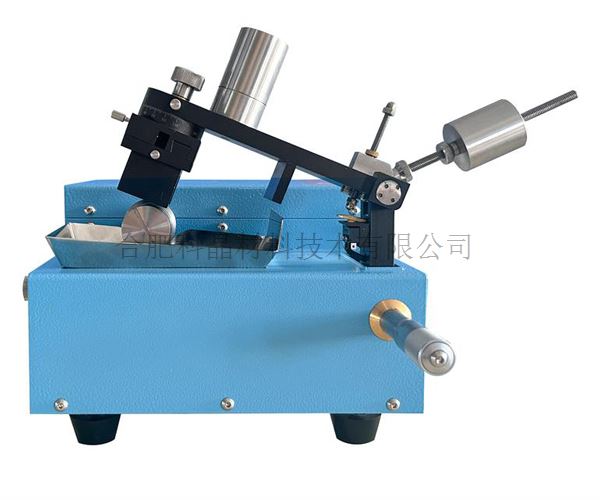

| 設備名稱 | 數顯低速金剛石鋸 (帶101mm切割刀片和完整配件)-SYJ-150 （2020.1.13—科晶實驗室審核） |
| 產品提示 | |
| 視頻 |
操作視頻 |

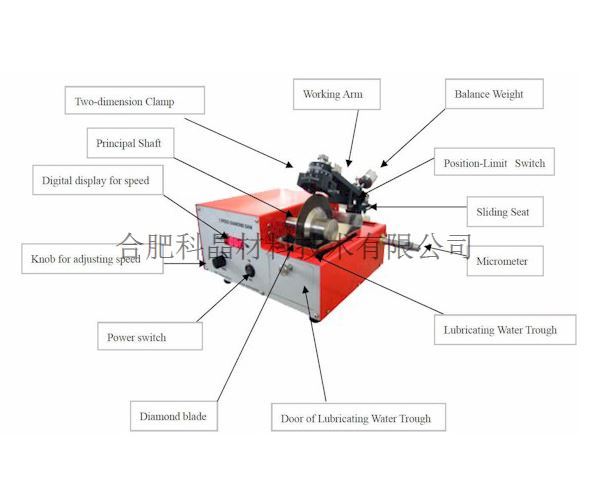

| 設備特點 | · 本機扭矩大、噪音低，運行平穩，結構緊湊。 · 主軸運轉精度高，并且可微調被加工樣品的水平進給位置。 · 配有二維夾具，可使被加工樣品在最佳角度進行定位切割。 · 本機可以配用多種材質的鋸片（如燒結金剛石鋸片、電鍍金剛石鋸片、剛玉鋸片、碳化硅鋸片、立方氮化硼鋸片），以滿足不同材料的切割需求。 · 鋸片下方設有冷卻水盒，利用鋸片的旋轉把盒中的冷卻液帶到樣品上，把切割過程中所產生的熱量及時帶走，從而避免樣品發熱使其組織發生改變。 · 本機配有限位裝置，可以進行無人看守切割。 |
| 安裝條件 | · 本設備要求在海拔1000m以下，溫度25℃±15℃，濕度55%Rh±10%Rh下使用。 · 水：設備配有自循環水槽（加注純凈水或者去離子水） · 電：AC220V 50Hz，必須有良好接地 · 氣：無 · 工作臺：尺寸600mm×600mm×700mm，承重50kg以上 · 通風裝置：需要 |
| 基本參數 | 1、主軸轉速：20rpm-600rpm內無級調速（數顯） 2、電源：AC110V/220V 50W 3、進給定位精確度：0.01mm（可采用機械式和數顯式兩種千分尺，標配為機械式，數顯式需另行選購）
數顯千分尺 4、最大行程：50mm（微調行程25mm） 5、二維調整：水平方向旋轉360°，垂直方向±15° 6、圓鋸片尺寸：?76mm-?100mm

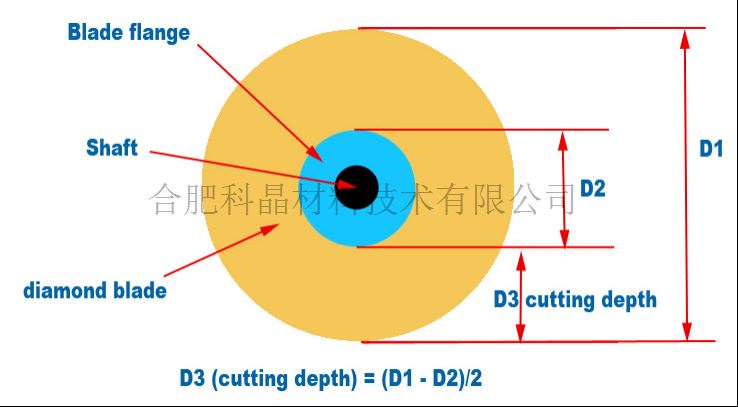

切割深度 更多參數請聯系科晶銷售部 |

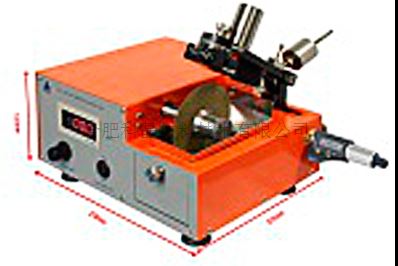

| 外型尺寸 | 尺寸：365×280×235mm；重量：12kg
|
應用技術提示 | · 切割過程中必須使用配有冷卻粉的切割液，或者防銹劑、乳化液等具有防腐作用的液體，避免直接使用水冷卻，以免銹蝕設備。 · 停機時應先將設備轉數調低至停止后再關閉電源開關，然后再取下樣品。 · 啟動時要先確保樣品固定、卡持牢固，并將調速旋鈕逆時針調至零處，然后打開開關，再調高轉速。 · 每次使用完畢后要做好卡具和鋸片的清洗保護工作，吹干并做涂油防銹處理后存放。 · 為防止樣品切割面氧化或者污染，設備可放在充氮氣的手套箱內操作（充氬氣除外）。 · 使用墊片制作圓鋸，您可以一次切片多個樣本。 · 每次使用完畢后，請清潔機器，尤其是在每次使用后使用WD-40潤滑劑噴涂的導螺桿。確保X，Y和Z軸可以自由移動，而不會阻塞和生銹。 |
警示 | · 要求在鋸中使用適當的切削液以防止機械部件腐蝕。建議潤滑油冷卻潤滑劑。請不要直接使用自來水，防銹部件不在保修范圍內。 · 在沒有使用適當的切削液的情況下，切勿切割任何材料。如果這樣做，則后臺打印程序驅動機構可能會造成嚴重損壞。 · 為了切割粘性材料，例如有色合金，環氧樹脂和塑料，必須經常磨銳金剛石刀片。建議將樣品與隨附的修整石一起切割 （膠水樣品和修整石并排切割在一起，此過程將有助于保持刀片足夠鋒利，以進行有效切割。 · 該鋸可以在裝有氮氣的雜物箱內使用，但請不要使用氬氣。 |
標準配件 | 可調二維 夾具 | 1套 |

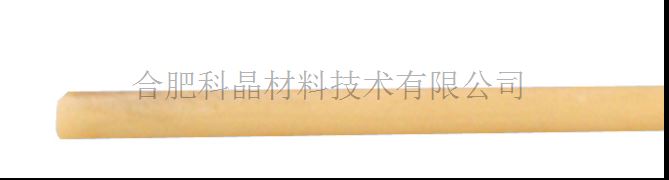

| 石蠟棒 | 4根 |
|

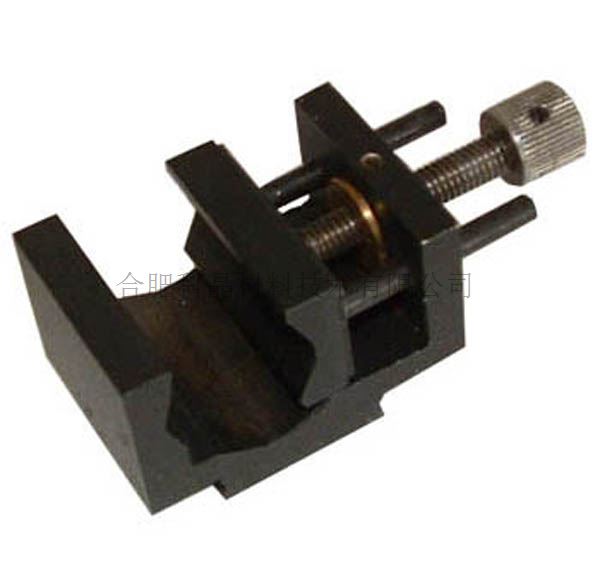

虎鉗 | 1個 |
| 剛玉鋸片 | 10片 |
（?100mm×?12.7mm×0.4mm） | |

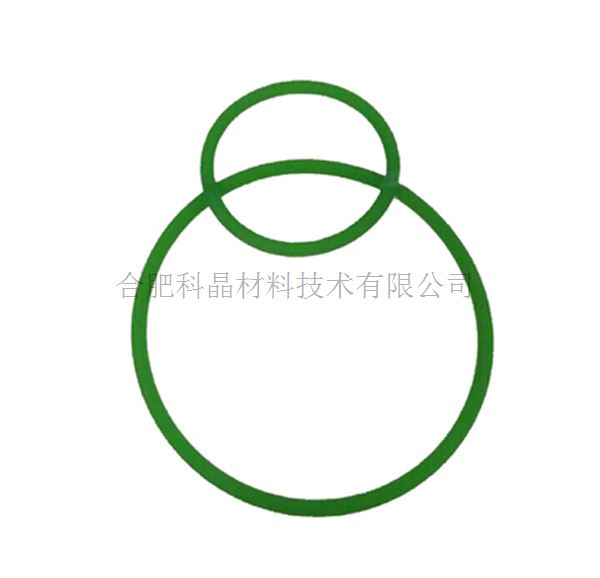

驅動電機 皮帶 | 2條 |
| 碳化硅 鋸片 | 10片 |
（?100mm×?12.7mm×0.4mm） | |

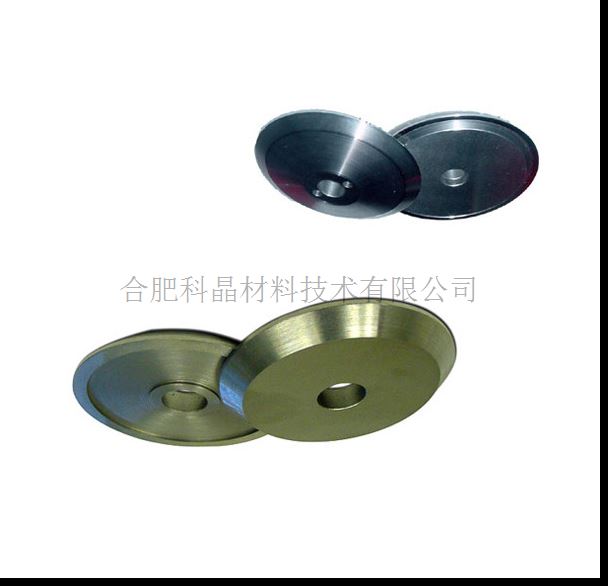

夾鋸墊 | 共3套 |

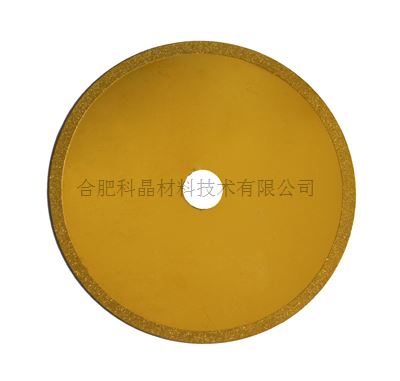

（?62mm、?48mm、?35mm） | 電鍍金剛 石鋸片 | 2片 |
（?100mm×?12.7mm×0.4mm） | |
鋁制載 物塊 | 2個 |
（25mm×50mm×6mm） | 全燒結金 剛石鋸片 | 1片 |
（?100mm×?12.7mm×0.33mm） | |

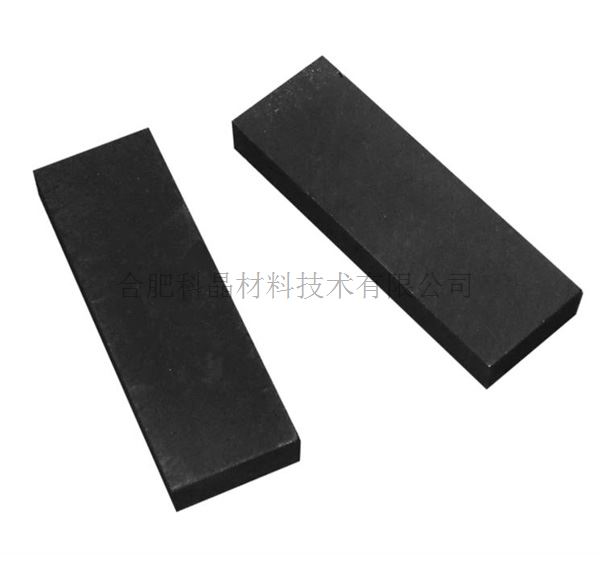

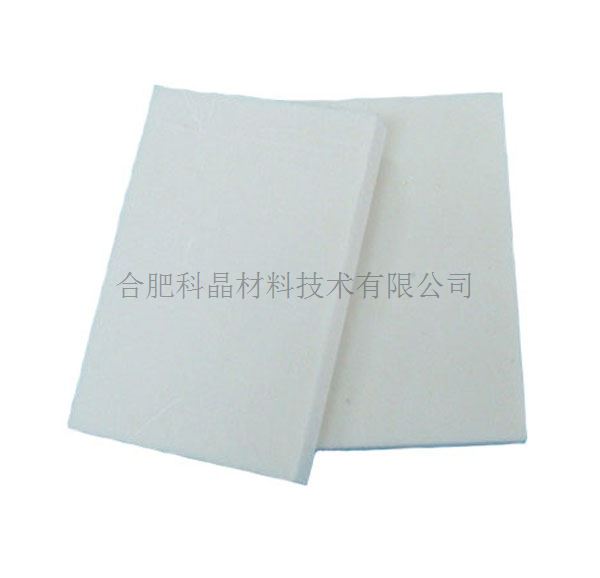

樹脂陶 瓷塊 | 2個 |
（50mm×50mm×10mm） |

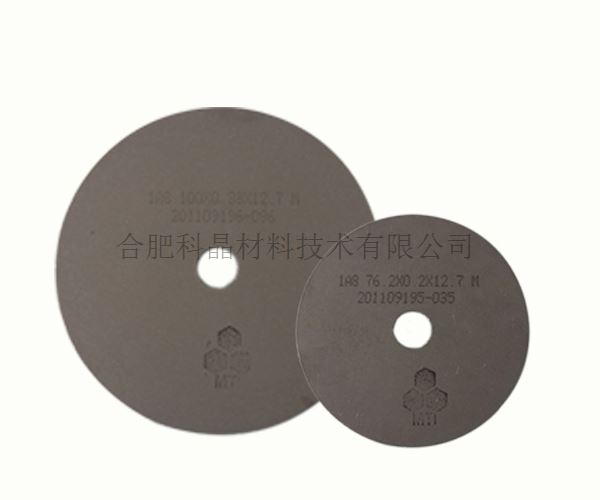

可選配件 | 1、全燒結金剛石鋸片?100mm×?12.7mm×0.33mm 2、邊緣燒結金剛石鋸片?100mm×?12.7mm×0.4mm 3、碳化硅鋸片?100mm×?12.7mm×0.4mm 4、剛玉鋸片?100mm×?12.7mm×0.4mm 5、電鍍金剛石鋸片?100mm×?12.7mm×0.4mm 6、MTI系列加熱平臺 |
