ALD系統
關鍵字：
旋轉加熱樣品臺 ALD系統
型號：
ALD-800X-4-PE
產品概述：
ALD-800X-4-PE是一款桌面型ALD&CVD&PECVD系統，配有4個高頻閥門、4英寸氣體分散噴頭和旋轉加熱樣品臺。此款設備是一款性價比較高的ALD系統。
免責聲明： 本站產品介紹內容（包括產品圖片、產品描述、技術參數等）僅用于宣傳用途，僅供參考。由于更新不及時和網站不可預知的BUG可能會造成數據與實物的偏差，請勿復制或者截圖。如果您對參數有異議，或者想了解產品詳細信息及更多參數，請與本公司銷售人員聯系。本站提供的信息不構成任何要約或承諾，請勿將此參數用于招標文件或者合同，科晶公司會不定期完善和修改網站任何信息，恕不另行通知，請您諒解。 如果您需要下載產品的電子版技術文檔，說明書（在線閱覽），裝箱單，與售后安裝條件等文件，請點擊上方的附件下載模塊中選取。商城產品僅針對大陸地區客戶，購買前請與工作人員溝通，以免給您帶來不便。
技術參數產品視頻實驗案例警示/應用提示配件詳情
產品名稱

ALD系統ALD-800X-4-PE
視頻


宣傳視頻


操作視頻
基本參數

· 電源：AC 220V 50/60HZ

· 功率：3.8KW
控制面板

· 所有ALD參數都通過6英寸觸摸屏設置，包括氣體注入時間，惰性氣體的流量、溫度和樣品臺旋轉速度等

· ALD閥的脈沖時間和循環可以控制在0.5秒級別的精度

· 控制載氣通道氣體流量的質量流量計精度為±1.5%F.S

· 可實時顯示腔體內部真空度

高頻ALD閥

· 系統配置4個高頻ALD閥門

· 最短控制開關時間：0.5秒

· 可實現對氣相源和固相源氣化的精確控制

· 閥門最高耐溫：232℃

氣路控制系統

整個系統的氣路連接示意圖如下：


· 第一路ALD閥門連接的是工作氣體，前端通過精密調節針閥控制；

· 第二路ALD閥門連接的是備用氣體，前端通過精密調節針閥控制；

· 第三路ALD閥門連接的是固相源1；

· 第四路ALD閥門連接的是固相源2；

· 另外系統配置有一路載氣，通過一個4通變徑分別連接到4個ALD閥門的載氣端。載氣通過質量流量控制器控制，流量計量程：1-500SCCM

· 工作環境溫度：5-45℃

· 最大耐壓：3*106Pa

· 準確度：±1.5%F.S
氣液混合罐系統

系統配置有兩套氣液混合罐，用于固相源的氣化


· 混合罐容積：150ml (150ml,300ml,600ml,1000ml可選)

· 混合罐材質：316L

· 最大壓力：0.15MPa

· 壓力表范圍：-0.1MPa—0.15MPa

· 最高加熱溫度：200℃

· 控溫精度：±1℃，可實現28段程序PID控溫

· 從氣液混合罐到氣體分散噴頭的氣體連接管路外面都纏繞有管道加熱帶，用于給管道保溫，防止固相源由于溫度過低冷凝。

· 管道加熱帶最高加熱溫度：200℃
氣體/蒸汽分散噴頭

· 材料：鋁合金和不銹鋼

· 噴頭直徑：4英寸；噴孔直徑：0.5mm

· φ6.35的通氣接口用于連接ALD閥

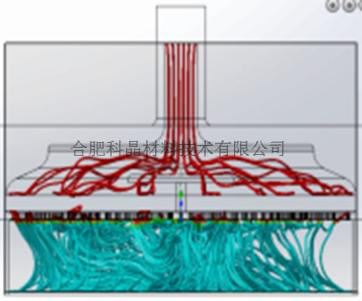

· 特殊的流道設計，可使氣體/蒸汽均勻的傳遞和分散到沉積腔體中

基片樣品臺

· 4英寸可旋轉加熱的基片樣品臺

· 轉速：1-5RPM

· 溫度：最高溫度700℃（＜1h）；長期使用溫度：500℃

· 控溫精度：±5℃，可實現28段程序PID控溫；

· 可沉積基片最大尺寸：φ100mm（φ4"）

射頻電源 （選配）

· 本系統可選配加上PE功能，利用射頻電源產生的交變磁場，使反應氣體產生高密度等離子體，從而促進薄膜的沉積和生長。

· 輸出功率：5-100W

· 射頻頻率：13.56HZ

· 反射功率：最大20W

· 匹配：自動

· 射頻接口:50 Ω, N-type
· 噪音:<50 dB
· 冷卻:風冷

真空腔室

· 石英腔室尺寸：約165 mm 外徑. X 150 mm 內徑 x 250 mm高度

· 304不銹鋼法蘭，確保腔體真空度：10-5 torr（分子泵系統），10-2Torr(機械泵）
真空泵和冷阱（選配）

設備中標配不含真空泵，建議可選購真空泵或者干泵用于CVD/ALD實驗

氣體探測系統 （選配）

· 設備可配置一套氣體探測器在此系統中，為固定式，安裝在固定支架上面，可以實時監測設備氣體的泄漏情況

· 監測范圍：0-100ppm

· 工作溫度：-20℃——60℃

· 報警點設置：氣體報警器設置有兩個報警，第一級的報警點10ppm，一旦探測到泄露氣體濃度達到此值時，

   氣體報警器將發出蜂鳴報警聲，提醒客戶檢查漏氣點。第二級的報警點為20ppm，一旦探測到泄露氣體濃度到達此值時，

   系統將自動關閉氣體進氣閥。

設備外形尺寸

ALD系統：700*600*1400mm（長*寬*高）

射頻電源：600*600*700mm（長*寬*高）

重量

約115KG
質保

一年質保期，終身維護（不含石英管、密封圈等易損件）
認證

·此產品已通過CE認證

  證書編號：M.2021.206.C67994

·若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證

注意事項

· 腔室內壓力不能超過0.02Mpa

· 氣瓶請安裝減壓閥，減壓閥端壓力要≤0.02MPa

· 樣品臺的最高升溫速率請不要超過10度/min，過高的升溫速率會縮短加熱元件的使用壽命

· 本設備不提倡、不建議使用易燃易爆、有毒有害氣體，如果客戶工藝原因確實需要使用，請客戶自行做好相關防護和防爆措施。

   由于使用易燃易爆和有毒氣體 而造成的相關問題，本公司概不負責。

· 使用前請確保氣體探測器使用正常
