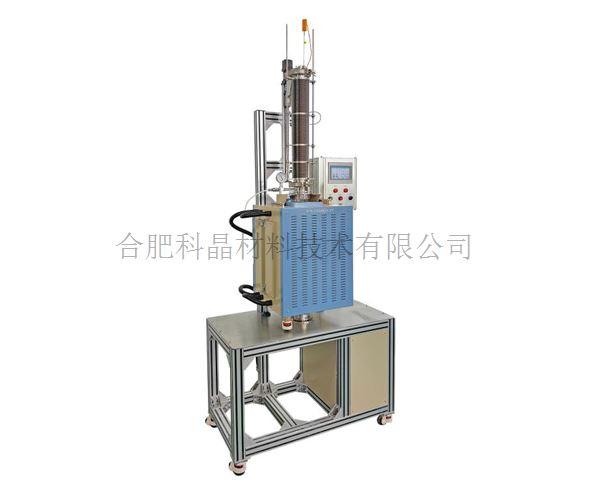

| 設備名稱型號 | ·1500℃快速升降溫提拉爐（雙溫區、管徑可選） OTF-1500X-II-VT |
| 特點 | ·高純氧化鋁纖維作為爐膛材料，表面涂有氧化鋁涂層，可提高爐膛的使用壽命 ·雙層殼體結構，并帶有風冷系統 ·提拉速度采用PLC觸摸屏控制，操作簡單 ·最高加熱溫度可達1200℃ |
| 高溫爐基本參數 | ·電源：AC 220V 50/60HZ ·功率：7.5KW ·最高加熱溫度：1500℃（＜30min） ·長期使用溫度：1400℃ ·推薦升溫速率：≤10℃/min ·加熱區長度：400mm（200mm+200mm） ·加熱元件：硅碳棒 ·熱電偶：S型 ·爐管尺寸：外徑φ80*內徑φ70*780mm |
| 不銹鋼密封系統 | ·一對不銹鋼水冷法蘭安裝在爐管兩端，采用氟膠O型圈密封 ·上法蘭上的一個φ6.35mm的卡套接頭作為進氣口使用，一個不銹鋼針閥控制進氣的通斷；安裝了一個量程為-0.1-0.15MPa的機械壓力表；提拉機構的轉換桿上懸掛了一個圓形的多層石英坩堝，坩堝尺寸為：外徑40*壁厚3*總高192mm（坩堝層數根據客戶要求定做） ·下法蘭上的一個φ6.35的卡套接頭作為出氣口使用，一個不銹鋼針閥控制出氣的通斷；一個KF25的接口為抽真空接口，通過波紋管與真空泵相連；法蘭底部的KF80接口安裝了一個KF80的不銹鋼盲板，盲板內部焊接了不銹鋼支架用于安裝管堵。安裝了一個安全泄壓閥，當爐管內氣壓達到上限壓力時，安全閥自動打開排氣
|
| 升降機構與控制系統 | ·上法蘭頂部安裝了一個KF80*800mm的真空波紋管，波紋管可壓縮行程：500mm，波紋管安裝在一個電動滑臺上，一個步進電機驅動波紋管的壓縮與伸張 ·采用6英寸的觸摸屏來控制升降機構上下移動距離和速度 ·快速升降速度：400mm/min ·電機轉速：0.1-300mm/min（可調） ·提拉負荷：0-2kg ·提拉行程：442mm
|
| 溫度校準裝置 | ·波紋管組件頂部有一鎧裝接口，用于插入測溫?zé)犭娕?/p> ·熱電偶型號:K型，觸摸屏上實時顯示熱電偶所測得的溫度
|
| 溫控系統 | ·包含兩個858型溫度控制器；每個溫區獨立控制 ·PID自動控溫系統 ·智能化50段可編程控制 ·內置過熱保護和熱電偶故障報警 ·控溫精度：±1℃ ·默認DB9 PC通信連接端口 ·通過MET認證 ·可選購電腦溫度控制軟件(用于858系列控制器)用于控制升溫曲線和導出數據
|
| 真空泵(選配) | ·型號：VRD-8 ·電源：AC 220V 50/60 Hz ·功率：400W ·進排氣連接口：KF25 ·抽氣速率：8m3/h
|
| 水冷設備（選配） | ·型號：CW-5300 ·工作電壓：AC 220-240V, 50/60Hz ·工作電流：0.8A ·出入口外徑：Φ10mm銅咀 ·水流速率：16 L/min ·水箱容量：10 L ·設備尺寸：590*380*740mm (L x W x H)
|
| 設備外型尺寸 | ·1300mm（L）*650mm（W）*2500mm（H）
|
| 重量 | ·約230KG |
| 質保 | ·一年質保期，終身維護 ·耗材部分入加熱元件、石英管、樣品坩堝燈不包含在保修范圍內 ·因使用腐蝕性氣體和酸性氣體造成損壞不在保修范圍內 |
使用注意事項 | ·爐管內氣壓不可高于0.02MPa（相對氣壓） ·由于氣瓶?jī)?nèi)部氣壓較高，所以向石英管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全 ·對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） ·我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責 |
