| 名稱型號 | 1100℃小型氣氛控制RTP管式爐(130mm石英腔室) OTF-1200X-4-RTP-130 |
| 視頻 |

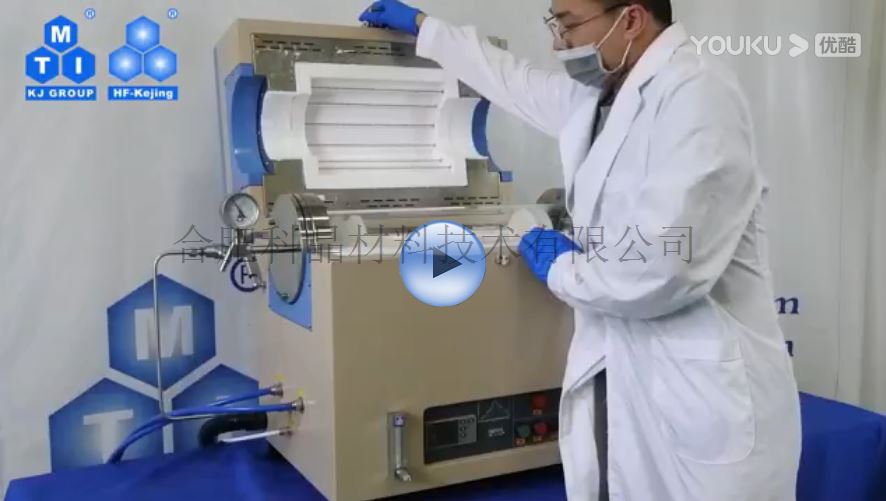

操作視頻 |
| 產品特點 | · 紅外加熱,最快升溫速率50℃/S · 最大4英寸基片都可以放入退火 · 法蘭安裝在滑軌可以直接推拉，實現快速降溫。 · 可以選配壓縮波紋管在氣氛環境下冷卻
|
| 加熱爐系統 | · 輸入電源 AC 380V 50HZ，最大功率：24KW · 最高工作溫度：900℃（＜30min)，長期工作溫度：800℃ · 控溫熱電偶：進口K型熱電偶，緊貼在放樣品ALN片下 （ALN片為標配，可按照客戶要求定制不同材質基片） · 加熱元件：紅外燈管 12根短波紅外燈管，每根2KW · 加熱區尺寸：Ф210mm*320mm · 室溫至900℃：建議升溫速率10 ℃/s 最大升溫速率50 ℃/s · 降溫速率: 800℃-350℃降溫速率55℃/min 350℃-200℃降溫速率5℃/min(在一個大氣壓下，樣品架在爐子內） 降溫速率：800℃-350℃降溫速率200℃/min 350℃-50℃降溫速率35℃/min（在一個大氣壓下，樣品架拉到爐體外） · 標配浮子流量計：16-160ml/min · 石英管 外徑130mm x內徑120mm x 600mm L · 包含一款808P型溫度控制器(也可選配歐陸儀表恒溫精度可達±0.1℃） · PID自動控溫系統 · 智能化30段可編程控制 · 控溫精度：±1℃ · 默認DB9 PC通信連接端口
|
| 不銹鋼密封法蘭系統 | ·水冷密封法蘭，密封法蘭和腔體法蘭之間采用硅膠O型圈密封方式。 ·左端法蘭裝有機械壓力表和進氣截止閥，左邊爐體上留有進氣口，進氣時，氣體通過浮子流量計后進入法蘭進氣口，然后進入爐管內。 ·左端法蘭內側有石英制隔熱擋板。 ·右端法蘭上裝有出氣截止閥，一個KF25接口用于抽真空，一個1/4英寸雙卡套接頭用于插入熱電偶。 ·右端法蘭內側有石英制隔熱擋板和樣品支架，熱電偶測溫點位于樣品正下方。 ·右端法蘭安裝在滑軌上可以直接推拉，實現快速退火。
|
| 水冷機（選配） | · 型號：KJ-5000 · 工作電壓：AC 220V 50HZ · 工作電流：1.4-2.1A，制冷量：2361Btu/h · 壓縮機功率：300W，水箱容量：6L · 最大流量：16L/min，凈重：24 Kg
|
| 真空系統（選配） | · 配套機械泵，真空度可以達到10-2 ttor · 配套分子泵，真空度可以達到10-5 ttor
|
| 產品尺寸 | 外形尺寸：1100*700*660mm（長*寬*高 法蘭關閉） 外形尺寸：1400*700*660mm（長*寬*高 法蘭打開） 外形尺寸：1100*700*950mm（長*寬*高 爐子打開，法蘭打開）
|
| 重量 | 約100kg |
| 保質期 | 1年（不包含爐管，氟膠O型圈和加熱元件等損耗件） |
| 使用注意事項 | · 石英管內氣壓不可高于0.02MPa； · 由于氣瓶內部氣壓較高，所以向石英管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa， 建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數， 若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。 由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
![23453[1].png](/UserFiles/upload/image/20220322/6378354528759170343607589.png "23453[1].png")

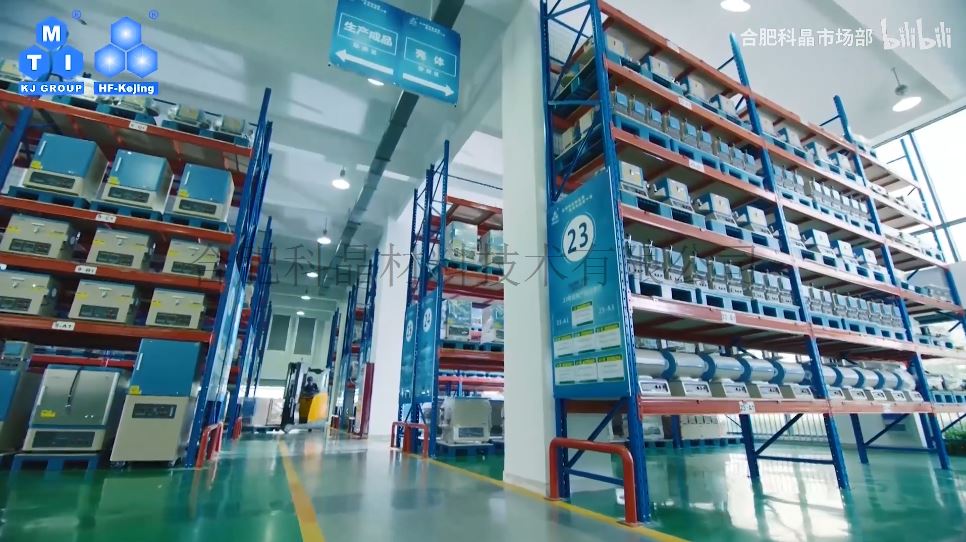

合肥科晶品牌紀錄片 公司環境
